隨著科技的進步，二次元影像測量儀在測量領域中得到了廣泛的應用。該儀器可用于實現對目標物體的高精度測量和三維重建。本文將介紹二次元影像測量儀的使用方法。

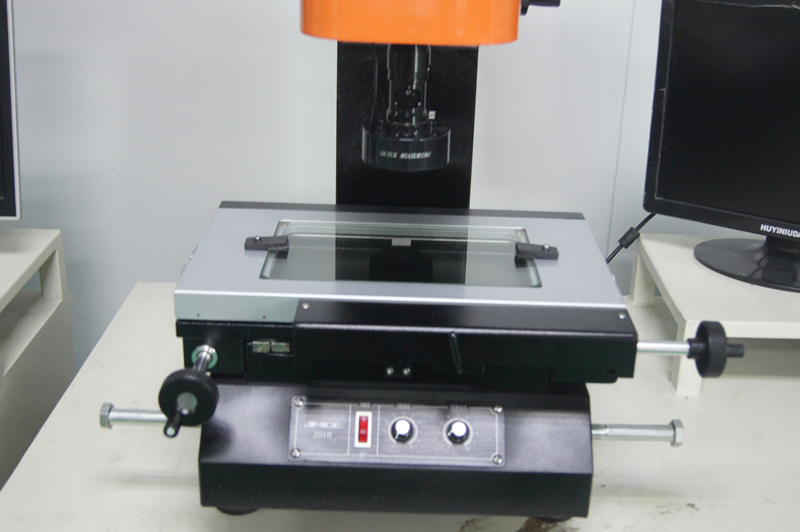

一、儀器介紹

二次元影像測量儀是一種基于視覺測量原理的激光測量設備，它可以通過相機采集目標物體的二維影像，并通過計算機算法實現對目標物體的三維坐標測量。

二、使用步驟

1. 安裝設備

首先要將二次元影像測量儀的主體部分安裝在穩定的平面上，并固定好。然后將攝像機、激光發射器、電腦等部件連接好，確保設備正常運轉。

2. 標定相機

使用前需要對相機進行標定，即確定相機的內部參數和外部參數。這一步驟可以通過在不同位置擺放標定板來實現。在標定過程中，要注意避免相機和標定板之間的遮擋和光線干擾。

3. 拍攝影像

將目標物體放置在二次元影像測量儀的拍攝區域內，通過操縱設備進行拍攝。拍攝時要確保目標物體完全呈現在攝像機的視野中，并盡量減少光線干擾。

4. 進行圖像處理

將拍攝的影像導入計算機，進行圖像處理。通過特定的軟件算法，可實現對影像中目標物體的邊緣識別和坐標測量。在處理過程中，還需要進行數據的篩選和校正，確保測量結果的準確性。

5. 三維重建

經過圖像處理后，我們可以得到目標物體的二維坐標數據。通過三角測量和立體重建算法，可以實現對目標物體的三維坐標測量和重建。

三、注意事項

1. 設備要求穩定

在使用二次元影像測量儀時，要保證設備的穩定性，避免震動和移動對測量結果的影響。

2. 光線干擾問題

為保證測量精度，我們需要避免光線的干擾。在拍攝時，需要保證光源均勻，避免陰影和反光。

3. 數據的校準和處理

在進行數據處理過程中，需要對數據進行校準和篩選，確保測量結果的準確性。

本文簡單介紹了二次元影像測量儀的使用方法，希望能夠為初次接觸該設備的人員提供一些幫助。在實際使用中，用戶還需要對設備進行更深入的學習和掌握，才能更好地利用它為自己的工作和研究創造價值。
