屏立式投影儀300mm
產品簡介
規格型號：TZ-3025az系列 300mm屏立式投影儀 產品用途及特點 杰出的光學性能；超亮高分辨率的直徑300MM磨砂投影屏，有30，60，90度刻度線明亮的表面照明配件有半反半透鏡和可選的綠色過
訂購熱線：
產品介紹
規格型號：TZ-3025az系列 300mm屏立式投影儀
產品用途及特點
杰出的光學性能；超亮高分辨率的直徑300MM磨砂投影屏，有30，60，90度刻度線明亮的表面照明配件有半反半透鏡和可選的綠色過濾器全新的Z軸設計,采用45度斜齒輪V型導軌升降,大大的保證了Z軸直線性,提高測量精度.功能強大的DP300數據處理系統.
儀器可測量的部分工件
儀器優點
本公司所生產之測量投影儀與同類產品相比，具有以下之特點：
1、 本儀器能高效地檢測各種復雜工件的輪廓和表面形狀如：樣板、沖壓件、凸輪、螺紡、齒輪、成形銑刀等各種工具、刀具和零件、以及端子、鐘表、金鋼石等。
2、 使用范圍更為廣泛，它廣泛應用于機械、模具、儀表、電子、輕工等行業，是計量室和生產車間不可缺少的一種計量檢定設備。
3、 儀器測量精度：（3+L/200）μm
4、 X，Y坐標數顯分辨率：0.0005mm
5、 數據處理系統：DP300 多功能數據處理系統，全中文顯示可做多點采樣，坐標旋轉，點、線、距離，角度檢測RS-232數據輸出，可顯示出測量圖形。
采用的是45°角的渦輪、渦桿升降。

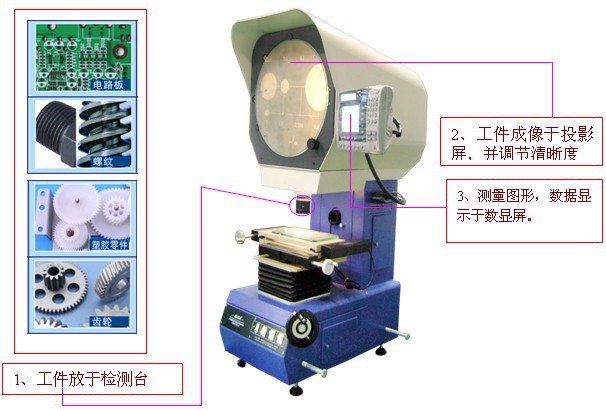

操作步驟
2、工件成像于投影屏，并調節清晰度
3、測量圖形，數據顯示于數顯屏。
1、工件放于檢測臺
產品規格及基本參數
儀器型號
反像型
TZ-3025az
工作臺
金屬臺面尺寸（MM）
408X308
玻璃臺面尺寸（MM）
305X197
X坐標行程（MM）
250
Y坐標行程（MM）
150
Z坐標行程(調焦（MM）
100（調焦）
儀器測量精度
3+L/200
X，Y坐標數顯分辨率：0.0005MM
儀器配件
A、投影屏
1、投影屏尺寸(MM)Φ330，使用范圍大于Φ300，采用日本光刻技術，刻有米字線。
2、投影屏旋轉范圍：0-360º
3、旋轉角度數顯分辨率：1′或0.01º，采用日本旋轉編碼器。
B、物鏡
放大倍數
10X（必備）
20X(選)
50X（選）
100X（選）
物方線視場（MM）
Φ30
Φ15
Φ6
Φ3
物方工作距（MM）
77.7
44.3
38.4
25.3
測量最大高度
90
90
90
90
C、數距處理系統
DP-300多功能數據處理系統，全中文顯示，可做多點采樣、坐標旋轉、點、線、圓、距離、角度檢測RS-232數據輸出。
D、儀器照明:
透射與反射照明采用德國歐司朗進口光源24V，150W鹵素燈。
E、冷卻方式:
強制風冷（3軸流風扇）
F、儀器電源：
110V/220V（AC）50/60HZ，總功率400W
G、儀器尺寸：
長*寬*高（MM）：868X556X1163
H、X,Y工作臺：
采用球墨鑄鐵鑄造、精密加工而成，采用特殊定型穩定化處理，大大提高測量精度與穩定性。
I、傳動方式：
采用日本無牙光桿傳動。
