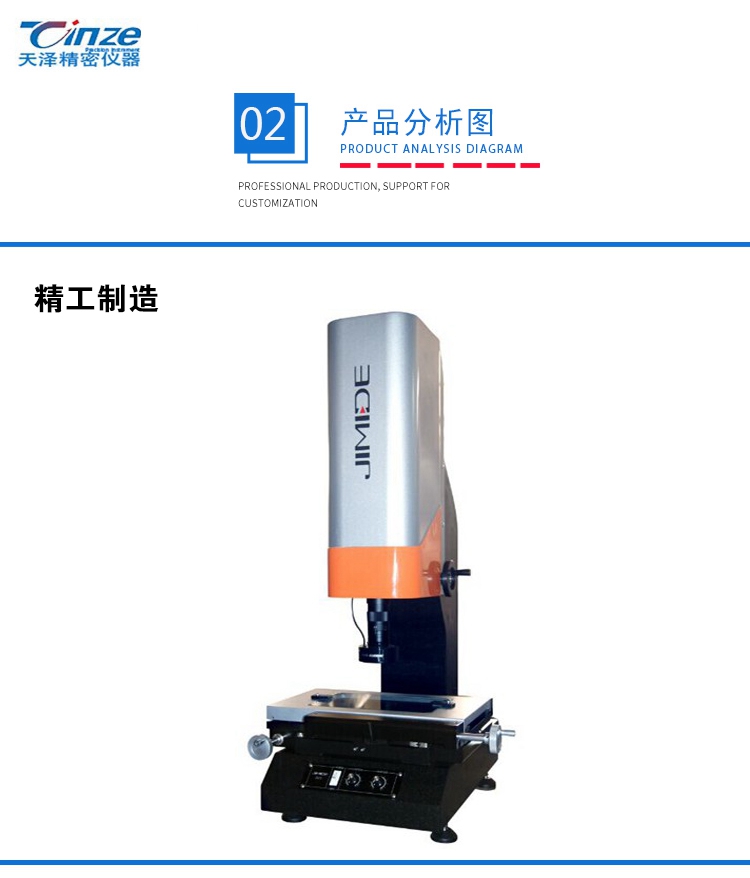

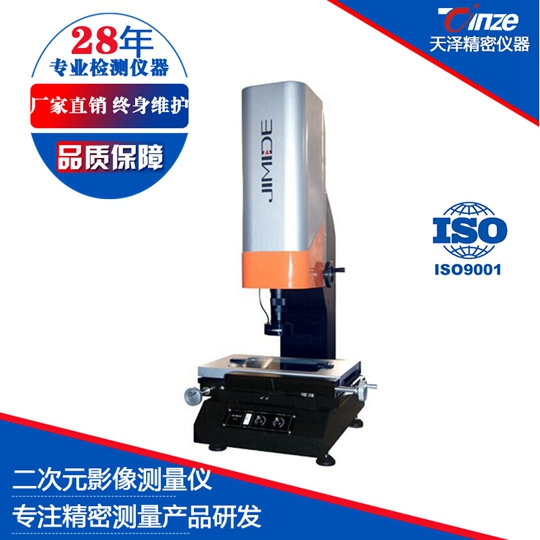

二點五次元測量儀JMD-3020T

產品簡介

東莞市天澤精密儀器有限公司，主要經營各類投影儀、二次元影像測量儀、三次元、三坐標測量機、全自動影像測量儀、儀器光學系統品質優良，物鏡成像清晰，放大倍率準確，售后服務良好。

訂購熱線：

在線咨詢

產品介紹

規格型號：2.5次元測量儀JMD-3020T

東莞市天澤精密儀器有限公司是一家專業從事精密光學儀器研發、制造、生產、銷售的高科技公司，旗下產品有各類投影儀、影像測量儀、工具顯微鏡、三坐標測量機、鹽霧試驗機、恒溫恒濕箱、冷熱沖擊箱、拉力試驗機、光柵傳感器與數顯表等近百種精密檢測儀器；儀器品質優良，質量有保障；

產品規格參數

儀器型號 JMD-1510T JMD-2010T JMD-3020T

工作臺：金屬臺面尺寸(mm) 354*228 404*228 506*356

玻璃臺面尺寸(mm) 210*160 260*160 350*280

運動行程(mm) 150*100 200*100 300*200

儀器重量(Kg) 100 150 200

外形尺寸(mm) 600*530*950 600*550*920 780*600*1060

Z軸升降行程 200mm

工作距離 92mm

X、Y、Z數顯解析度 0.0005mm

X、Y坐標示值誤差 ≤(3+L/200)μm

影像系統攝像機：彩色1/3" CCD

變焦物鏡倍率：037~4.5X

視頻總倍率：30X~230X

物方視場：7~1.1mm 表面光源與透射光源均使用LED，亮度可調節

電源 AC180~360V

測量功能采用英國Renishaw精密測頭，可測線、角、圓、圓心距、角度、高度、平面距、空間距、平整度、球體等

產品用途及特點

該儀器適用於以二座標及三座標測量為目的的一切應用領域，在機械、電子、儀錶、塑膠等行業被廣泛應用。

具有多種數據處理、顯示、輸入、輸出功能，特別是工件擺正功能非常實用；備有RS-232接口，與電腦連接後，採用專門Quickmeasuring測量軟體軟體可對測繪圖形進行處理及輸出；採用彩色CCD攝像機、變焦物鏡與十字線發生器作為測量瞄準系統；由二坐標工作臺、光柵尺與資料處理器組成數位測量及數據處理系統。用戶可根據各自的需要選配印表機和不同的測量瞄準系統。

儀器可測量的部分工件

關鍵技術

三次元測量儀也叫三坐標測量機，三維坐標測量儀。是將被測物體置于三次元測量空間，可獲得被測物體上各測點的坐標位置，根據這些點的空間坐標值，經計算求出被測物體的幾何尺寸，形狀和位置。基本原理就是通過探測傳感器（探頭）與測量空間軸線運動的配合，對被測幾何元素進行離散的空間點位置的獲取，然后通過一定的數學計算，完成對所測得點（點群）的分析擬合，最終還原出被測的幾何元素，并在此基礎上計算其與理論值（名義值）之間的偏差，從而完成對被測零件的檢驗工作。

儀器優點

本公司所生產之三元次與同類產品相比，具有以下之特點：

幾何元素的測量，包括點、線、面、圓、球、圓柱、圓錐等等；

曲線、曲面掃描，支持點位掃描功能，IGES文件的數據輸出，CAD 名義數據定義、ASCII 文本數據輸入、名義曲線掃描、符合公差定義的輪廓分析。

形位公差的計算，包括直線度、平面度、圓度、圓柱度、垂直度、傾斜度、平行度、位置度、對稱度、同心度等等；

支持傳統的數據輸出報告、圖形化檢測報告、圖形數據附注、數據標簽輸出等多種輸出方式。

可選用接觸式或非接觸式測頭進行連續掃描。

性價比很有優勢。
